概要Outline
◆產品占位為24.0mmx16.5mm MAX，高度24.0mm MAX。
◆用于TV、MONITOR、OA設備、開關電源等共模噪音抑制。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆閉環磁路構，性能穩定，一致性好。
◆四分繞線法，寄生參數小，良好的頻率特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

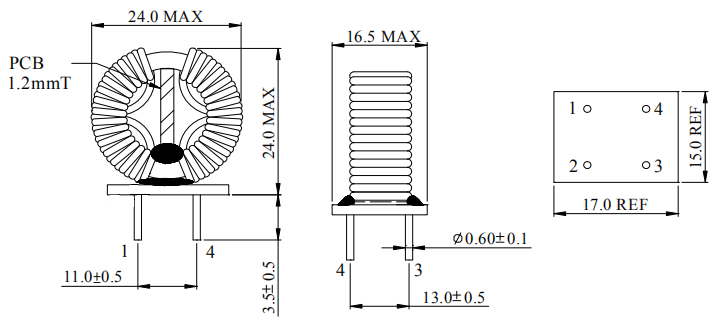

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

電路Circuit                                                                  焊盤Pin Pads



產品規格Specifications

產品編號 Part NO.	電感量Inductance (1-2/4-3)@40kHz 1V	Q(1-2/4-3) @ 1kHz 1V	D.C.R. (1-2/4-3)[MAX]	Hi-Pot COIL-COIL.
LCL-CT20-XXXXX	20mH MIN	/	145 mΩ	AC 1000V 3mA 60s
