概要Outline
◆產品占位為23.0mmx24.0mm max.，高度14.5mm max.。
◆用于TV、MONITOR、OA設備等共模噪音抑制。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆EE形結構，尺寸小，大電感。
◆卓越的低頻段衰減特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

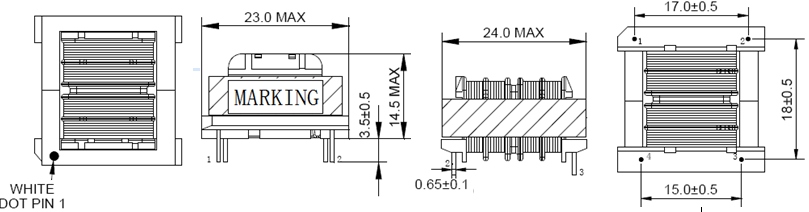

尺寸Dimension（mm）

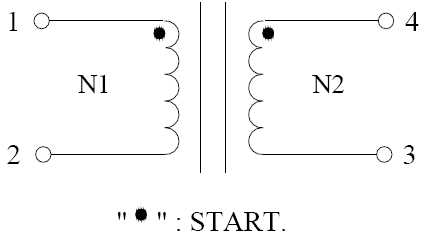

電路Circuit                       焊盤Pin Pads


產品規格Specifications

產品編號 Part NO.	電感量Inductance (1-2/4-3)@40kHz 1V	Q Value (1-2) @40kHz 1V	D.C.R. (1-2/4-3)[MAX.]	Hi-Pot COIL-COIL.
LCL-EE20-XXXXX	16mH MIN	9 MIN	380 mΩ	AC 1500V 3mA 60s
