ET20
◆產品占位為22.0mmx22.0mm max.,高度15.5mm max.。
◆用于TV、MONITOR、OA設備等共模噪音抑制。
◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。
特征Features
◆閉環磁路構,尺寸小,大電感,性能穩定,一致性好。
◆漏磁小,卓越的低頻段衰減特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

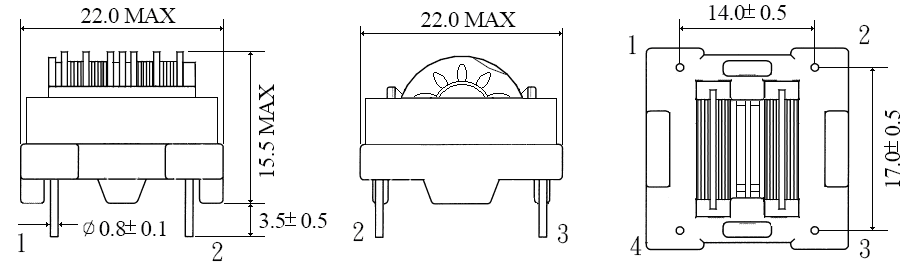

尺寸Dimension(mm)
*Pin長尺寸不包括錫尖。 *端子間距在底部測量。
電路Circuit 焊盤Pin Pads
產品規格Specifications
產品編號 | 電感量Inductance | Q Value @40kHz 1V | D.C.R. | Hi-Pot |
LCL-ET20-XXXXX | 7mH MIN | 3 MIN | 190 mΩMAX. | AC 1000V |
