SQ1218
◆產品占位為17.0±2.0mmx22.0±2.0mm ,高度11.0±1.0mm。
◆用于TV、MONITOR、OA設備等共模噪音抑制。
◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。
特征Features
◆閉環磁路構,性能穩定,可自動化繞制,一致性好。
◆扁平線繞制,寄生參數小,良好的高頻特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

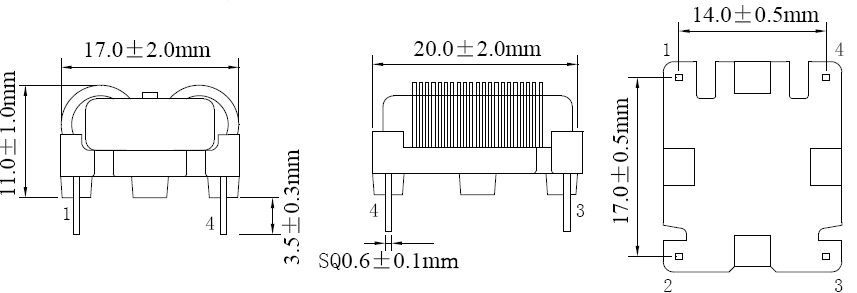

尺寸Dimension(mm)
*Pin長尺寸不包括錫尖。 *端子間距在底部測量。
電路Circuit 焊盤Pin Pads
產品規格Specifications
產品編號 | 電感量Inductance | Q Value @10kHz 1V (1-2/4-3) | D.C.R. | Hi-Pot |
LCL-SQ12-XXXXX | 30mH MIN | 8 MIN | 530 mΩ±30% | AC 1500V |
