概要Outline
◆產品占位為26.0mmx30.0mm MAX，高度16.0mm MAX。
◆用于TV、MONITOR、OA設備等共模噪音抑制。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆閉環磁路構，性能穩定，可自動化繞制，一致性好。
◆扁平線繞制，寄生參數小，良好的高頻特性。
◆符合RoHS、低鹵素、無紅磷標準要求。

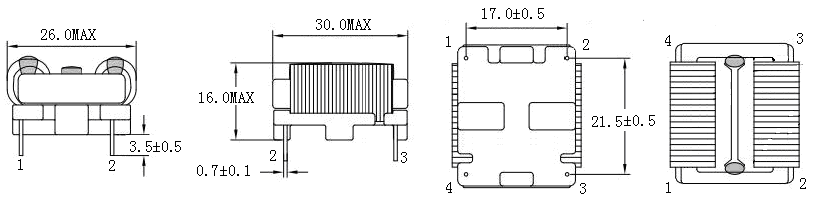

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。




產品規格Specifications

產品編號 Part NO.	電感量Inductance (1-4/2-3)@1kHz 1V	Q Value@1kHz 1V (1-4/2-3)	D.C.R. (1-4/2-3)[MAX]	Hi-Pot COIL-COIL.
LCL-SQ24-XXXXX	8mH MIN	/	75 mΩ	AC 1500V 3mA 60s
