PQ3230
概要Outline
◆產品占位為37mmx36mm max.,高度35.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。
特征Features
◆大電感,大飽和電流;外加十字屏蔽銅箔,磁泄露小。
◆功率因素改善用扼流線圈,飽和電流依賴于圈數和磁芯GAP。
◆符合RoHS、低鹵素、無紅磷標準要求。

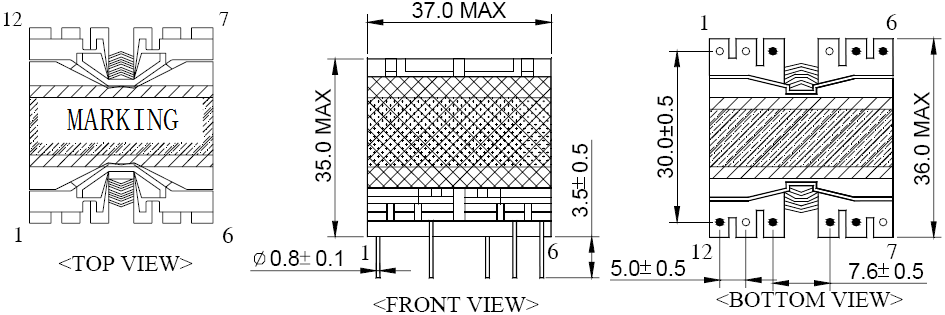

尺寸Dimension(mm)
*Pin長尺寸不包括錫尖。*端子間距在底部測量。

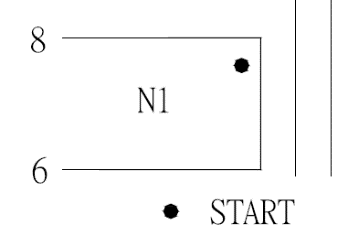

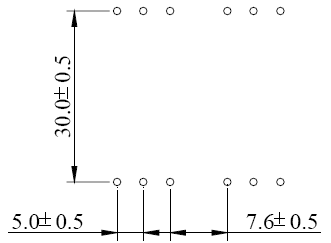

電路Circuit 焊盤Pin Pads
規格Specifications
產品編號 | 電感量Inductance | DC BIAS (-15%) | D.C.R. | Hi-Pot |
LG-PQ3230-XXXXX | 700uH±10% | 6.0A | 240 mΩ | AC 500V |
