EE10
◆產品占位為11.0mmx11.5mm max.,高度13.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。
特征Features
◆最大工作頻率500kHz,用于Flyback拓撲結構。
◆符合RoHS、低鹵素、無紅磷標準要求。

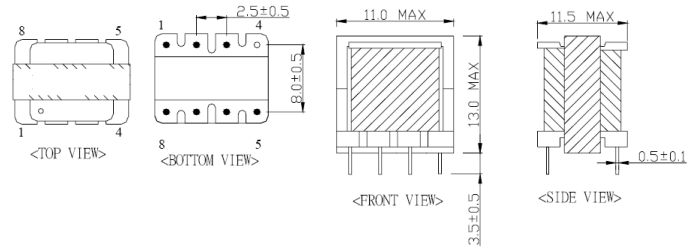

尺寸Dimension(mm)
*Pin長尺寸不包括錫尖。 *端子間距在底部測量。
電路Circuit 焊盤Pin Pads
產品規格Specifications
產品編號 | 電感量Inductance | DC BIAS (5-7) | D.C.R. | Hi-Pot |
BCK-EE10-XXXXX | 120uH±10% | L(0)*90% MIN. | 350 mΩ | AC 1000V |
