    EE22

    概要Outline
    ◆產品占位為24.0mmx19.0mm max.,高度26.0mm max.。
    ◆用于電視機、顯示器、辦公設備等內置開關電源。
    ◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。


    特征Features
    ◆最大工作頻率500kHz,用于Flyback拓撲結構,可實現多組電壓輸出。
    ◆可實現自動化繞線,產品一致性好。
    ◆符合RoHS、低鹵素、無紅磷標準要求。

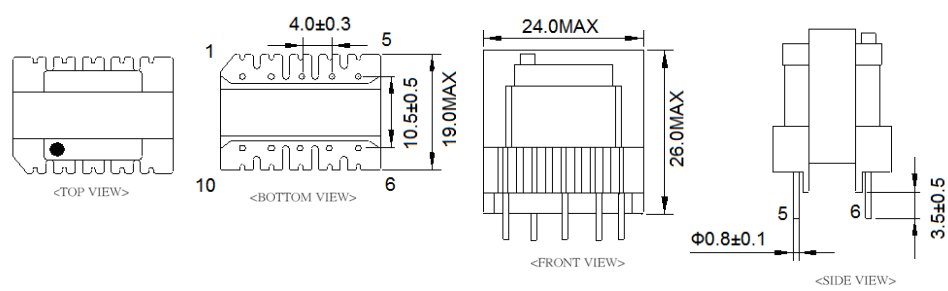

    尺寸Dimension(mm)




    *Pin長尺寸不包括錫尖。        *端子間距在底部測量。

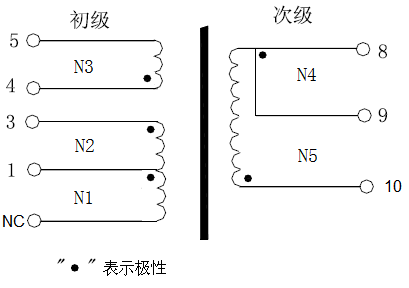

    電路Circuit                        焊盤Pin Pads


    產品規格Specifications


    產品編號
    Part NO.

    電感量Inductance
    (1-3)@1kHz 0.3V

    DC BIAS (1-3)
    0.7A @1kHz 0.3V

    D.C.R.
    (1-3)[MAX.]

    Hi-Pot
    PRI.-SEC.

    BCK-EE22-XXXXX

    1800uH±10%

    L(0)*85% MIN.

    4000m Ω

    AC 3000V
    1.0mA 60s
