SLG-12555
概要Outline
◆帶磁屏蔽類型。
◆具有高效率及高飽和電流特性,應用場合廣泛。
◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。
特征Features
◆Reel包裝,可自動貼裝。

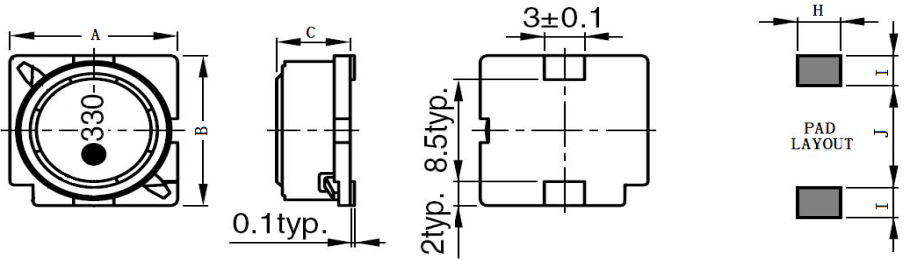

尺寸Dimension(mm)
外形尺寸Dimension(mm) | ||||||
P/N | A | B | C | H(Typ.) | I(Typ.) | J(Typ.) |
SLG-12555 | 12.5±0.3 | 12.5±0.3 | 5.8MAX | 3.2 | 2.5 | 8.6 |
產品規格Specifications
PART NO | Inductance(μH) | DC Resistance(mΩ)Max | Rated Current(A) Max |
SLG-12555-6R0 | 6.0±30% | 20 | 3.6 |
SLG-12555-100 | 10.0±30% | 26 | 3.4 |
SLG-12555-150 | 15.0±30% | 31.1 | 2.8 |
SLG-12555-220 | 22.0±30% | 40.6 | 2.3 |
SLG-12555-330 | 33.0±30% | 49.8 | 1.9 |
SLG-12555-470 | 47.0±20% | 74.2 | 1.6 |
SLG-12555-680 | 68.0±20% | 99.9 | 1.3 |
SLG-12555-101 | 100±20% | 140.4 | 1.1 |
SLG-12555-151 | 150±20% | 228 | 0.88 |
SLG-12555-221 | 220±20% | 324 | 0.72 |
SLG-12555-331 | 330±20% | 492 | 0.59 |
SLG-12555-471 | 470±20% | 624 | 0.49 |
SLG-12555-681 | 680±20% | 912 | 0.43 |
SLG-12555-102 | 1000±20% | 1344 | 0.34 |
SLG-12555-152 | 1500±20% | 2076 | 0.29 |
