  • 定制化您的需求

    ER3543

    概要Outline
    ◆產品占位為38.5mmx44.5mm max.,高度26.5mm max.。
    ◆用于電視機、顯示器、辦公設備等內置開關電源。
    ◆除了此處顯示的標準版本參數外,也可依據您的要求設計定制。


    特征Features

    ◆最大工作頻率500kHz,用于Flyback拓撲結構,可實現多組電壓輸出。
    ◆符合RoHS、低鹵素、無紅磷標準要求。


    尺寸Dimension(mm)



    *Pin長尺寸不包括錫尖。        *端子間距在底部測量。

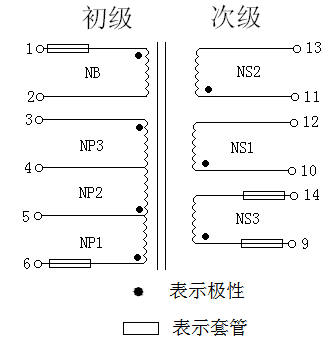

    電路Circuit                                                   焊盤Pin Pads


    產品規格Specifications


    產品編號
    Part NO.

    電感量Inductance
    (6-4)@10kHz 1V

    DC BIAS (6-4)
    1.5A @10kHz 1V

    D.C.R.
    (6-4)[MAX.]

    Hi-Pot
    PRI.-SEC.

    BCK-ER35-XXXXX

    200uH±10%

    L(0)*85% MIN.

    200 mΩ

    AC 3000V
    1.0mA 60s
